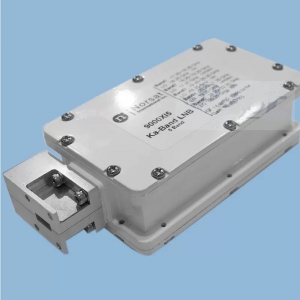

Norsat诺赛特公司Ka-Bnd LO波段外参考型高频头9000H-5系列PLL锁相环低噪声降频器
系列PLL锁相环低噪声降频器规格描述如下：
Ka波段9000H5系列PLL锁相环低噪声降频器规格描述如下:
9000H5F型Ka降频器不带隔离器，F型信号输出接口
9000H5N型Ka降频器不带隔离器，N型信号输出接口
9000HI5F型Ka降频器带隔离器，F型信号输出接口
9000HI5N型Ka降频器带隔离器，N型信号输出接口
接收频率范围:
1波段:17.20-18.20GHz，本振:16.25GHz，输出频率范围:950-1950MHz，供电电源电压:13V
2波段:18.20-19.20GHz，本振:17.25GHz，输出频率范围:950-1950MHz，供电电源电压:13V+22 KHz
3波段:19.20-20.20GHz，本振:18.25GHz，输出频率范围:950-1950MHz，供电电源电压:18V
4波段:20.20-21.20GHz，本振:19.25GHz，输出频率范围:950 -1950MHz，供电电源电压:18V+22KHz
5波段:21.20-22.20GHz，本振:20.25GHz，输出频率范围:950-1950MHz，供电电源电压:22V
噪声系数:2.6 dB
本振频率稳定度:+/-10KHz
增益:60 dB典型，55 dB最小，65dB最大
输入VSWR:3.5:1最大不带隔离器，1.5:1最大带隔离器
输出VSWR:2.2:1max.
输出P1dB:+10 dBm最小
供电:13/18/22V和音频+22KHz
功耗:500mA
重量:550克
波导法兰盘接口:WR-42
输出信号接口:N型50欧姆，F型75欧姆
原产地加拿大
下行频率范围与本振频率订货时需要注意，并且这款LNB有2种输出接口选择，即F型75欧姆接口和N型50欧姆接口。
